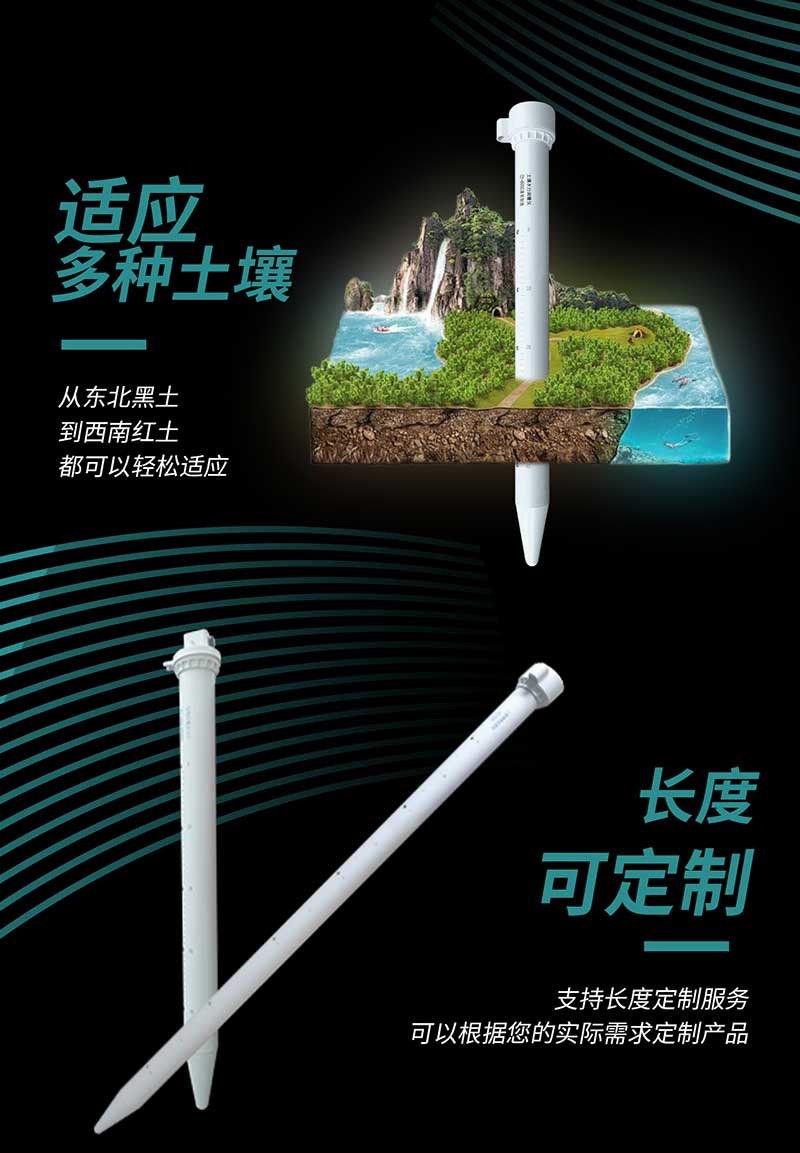

C960 管式土壤墒情监测仪
C960 管式土壤墒情监测仪是一款基于介电常数原理而研发的传感器,可以针对不同土层的水分、温度含量进行快速、准确、全面监测。该传感器监测层数支持定制,最低可测三层土壤温湿度,最高可测十层土壤温湿度
关键字:中农物联,农业,物联网,土壤,监测,墒情,大数据,平台
产品介绍资料下载
C960 管式土壤墒情监测仪是一款基于介电常数原理而研发的传感器,可以针对不同土层的水分、温度含量进行快速、准确、全面监测。该传感器监测层数支持定制,最低可测三层土壤温湿度,最高可测十层土壤温湿度。

该产品可快速、全面了解土壤墒情信息,为抗旱救灾提供决策支持,最大限度地减轻灾害损失。产品采用标准的Modbus-RTU485通信,最远可通信2000米,支持二次开发。



产品适用于农业农村局、高校、科研院所、水利局、环保局、企事业单位。

| 产品特点

1、外壳采用PVC塑料管,内部发射近1G赫兹的高频探测波,可以穿透塑料管,有效感知土壤环境。

2、不受土壤中盐离子的影响,化肥、农药、灌溉等农业活动不会影响测量结果,数据精准。

3、传感器的电极没有直接与土壤接触,避免电力对土壤及土壤中的植物的干扰。

4、产品采用标准的Modbus-RTU485通信模式,最远通信2000米。

5、支持10-30V宽电压充电。

6、一体式可同时监测三层土壤温湿度。



|  技术参数

1、工作温度:-40℃-80℃

2、土壤湿度:0~100%(±5%)

3、土壤温度:-15℃~35℃(±0.5℃)

4、测点间距:10cm

5、供电方式:10-30V宽直流供电

6、外壳:PVC塑料管

7、防护等级:地面以下部分IP68

8、输出信号:RS485(Modbus协议)

9、功耗:三层 0.7W

|  管理便捷



|  设备安装说明

1、使用土钻在合适的位置打孔

1.1 将土钻竖直于地面,双手紧握手柄顺时针下压慢速转动。(注意:不要太用力,务必慢速多转几圈,防止钻头跑偏至孔洞打歪)

1.2. 将取土钻从孔洞中取出,放入桶中将土钻中的土收集到桶中用以下一步和泥浆。(注意:因为第一钻土因为杂质过多故不做收集)

1.3. 反复持续上述打孔、取土,并在此过程中尝试性地将传感器轻放入孔洞中(请勿将设备用力触底),以测试孔洞的深度是否合适;若有卡顿,则使用土钻修正,保证传感器放入、取出都比较顺畅;直到孔深与传感器所标识的安装位置齐平,打孔完成

2.制作泥浆

2.1 挑出土钻取出的土壤中的杂质,石子、草根、不容易溶解的土块等。将土壤搓细,以便和泥浆

2.2 倒入适量水,充分搅拌至粘稠状;壤土泥浆一般不能稠于“芝麻酱”状;和泥浆完成

3.灌浆安装

3.1将泥浆缓慢倒入孔洞,大概到孔洞1/2的位置;可根据实际情况酌情增减

3.2将传感器慢慢放入孔洞中,向一个方向慢慢转动并下压,速度过快可能会导致气泡不能被完全排出(注意:再转动下压的过程中不可以上拔传感器,防止气体再次吸入孔中)

3.3当传感器安装到正确的深度后,设备周围会溢出一些泥浆,灌浆完成; 此时传感器安装深度与洞口齐平(注意:将传感器周围3CM以外多余的泥浆清除,防止结块影响水分下渗)

|  应用场景
